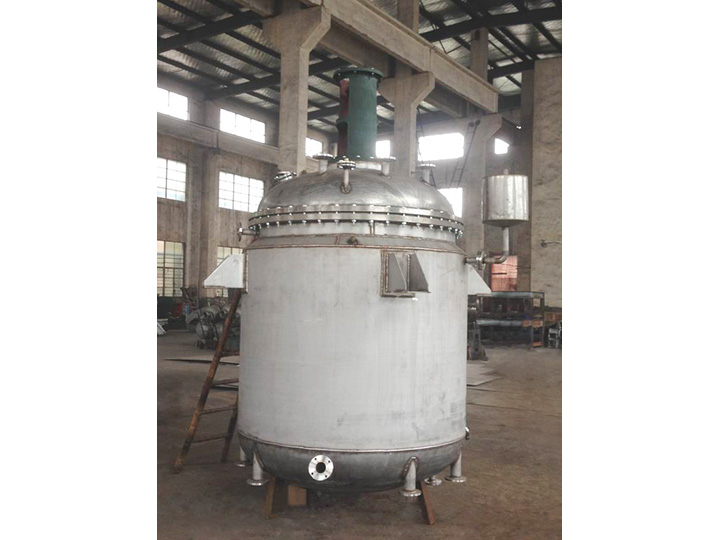

電加熱反應釜
 |
 |
反應釜用途：本設備適用于醫藥、食品、輕工、化工等液料的反應濃縮。

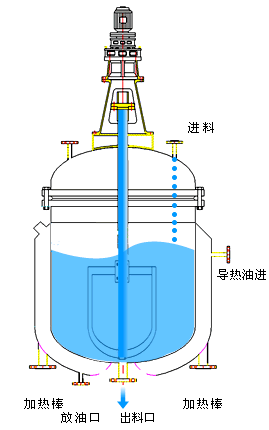

結構與特點：根據物料的性質、反應釜內鍋可采用碳鋼或不銹鋼制成。物料加熱可用電熱棒、導熱油、蒸汽等三種。反應釜由鍋身、鍋蓋、攪拌器及傳動軸、軸封裝置、傳動裝置等輔體組成。
操作要求：加熱升溫要緩慢、特別是第一次升溫要注意防止引起油汽和水汽的暴沸。鍋內無物料空鍋情況下，不得開啟熱電源、加熱油夾套試車。循環導熱油加熱不能用蒸汽加熱代用。
電加熱不銹鋼反應釜技術參數
|
反應鍋規格 （L） |
電熱功率 （KW） |
內鍋尺寸 （mm） |
夾套尺寸 （mm） |
油夾套容量 （L） |
外徑尺寸 （mm） |
減速機 型號 |
電機 功率 |
攪拌轉速 （轉/分） |
重量 kg |
| 30L | 3×2KW | Φ350 | Φ550 | 50 | Φ718×1900 | M2 | 0.55KW | 85 | 250 |
| 50L | 3×2KW | Φ400 | Φ600 | 75 | Φ824×2015 | M3 | 0.75KW | 85 | 270 |
| 100L | 6×2KW | Φ500 | Φ700 | 130 | Φ1004×2120 | M4 | 1.1KW | 85 | 340 |
| 200L | 6×2KW | Φ600 | Φ800 | 150 | Φ1104×2120 | M4 | 1.5KW | 85 | 700 |
| 300L | 6×3KW | Φ700 | Φ900 | 180 | Φ1208×2495 | M4 | 2.2KW | 85 | 700 |
| 500L | 9×4KW | Φ900 | Φ1100 | 280 | Φ1468×2695 | M6 | 2.2KW | 85 | 930 |
| 1000L | 12×4KW | Φ1200 | Φ1400 | 420 | Φ1896×3110 | M8 | 4.0KW | 85 | 1610 |
| 2000L | 15×4KW | Φ1400 | Φ1600 | 740 | Φ2005×3500 | M8 | 5.5KW | 85 | 2010 |
| 3000L | 15×4KW | Φ1600 | Φ1800 | 1300 | Φ2165×3600 | M8 | 7.5KW | 85 | 2590 |
| 4000L | 15×4KW | Φ1700 | Φ1900 | 1500 | Φ2265×3800 | M10 | 11KW | 85 | 3160 |
| 5000L | 18×5KW | Φ1800 | Φ2000 | 1800 | Φ2370×4000 | M10 | 15KW | 85 | 4100 |
| 6000L | Φ2000 | Φ2200 | 1900 | Φ2570×4700 | M10 | 15KW | 85 | 4500 | |
| 8000L | Φ2200 | Φ2400 | 2100 | Φ2900×4700 | M12 | 18.5KW | 85 | 6170 | |
| 10000L | Φ2400 | Φ2600 | 2400 | Φ3150×4900 | M12 | 18.5KW | 85 | 7050 |
